電動アクチュエータ選定ソフト

選定対象シリーズ

  • EQFS: コントローラ一体型スライダタイプ

    ・エア機器感覚かんたん設定!
     プログラム不要の2点停止
     プログラム不要の3点停止
     全ての動作モードでサイクルタイム設定可能
    ・コントローラ内蔵による省スペース/省配線/省工数・プログラムレス ・調整時間短縮
    ・モータ制御方式の最適化により年間CO₂排出量:最大60%削減
     5.8 ← 14.1[kg-CO₂e/年]※動作条件により値は異なります。
    ・バッテリレス アブソリュートエンコーダ搭載
     電源復帰時、停止位置からの再始動が可能
     メンテナンス軽減(バッテリの管理・交換不要)
  • EQY: コントローラ一体型ロッドタイプ

    ・エア機器感覚かんたん設定!
     プログラム不要の2点停止
     プログラム不要の3点停止
     全ての動作モードでサイクルタイム設定可能
    ・コントローラ内蔵による省スペース/省配線/省工数・プログラムレス ・調整時間短縮
    ・モータ制御方式の最適化により年間CO₂排出量:最大60%削減
     5.8 ← 14.1[kg-CO₂e/年]※動作条件により値は異なります。
    ・バッテリレス アブソリュートエンコーダ搭載
     電源復帰時、停止位置からの再始動が可能
     メンテナンス軽減(バッテリの管理・交換不要)

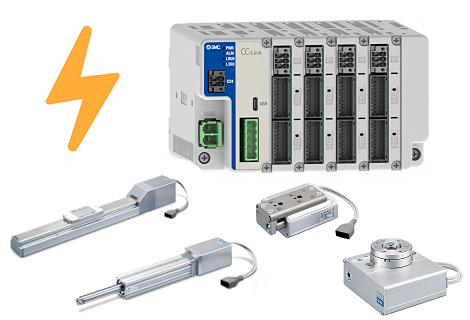

  • LE2FS: マニホールドコントローラ対応スライダタイプ new!

    ・マニホールドコントローラで最大16軸分のアクチュエータを制御可能
    ・バッテリレスアブソリュートエンコーダ搭載
    ・停止位置からの再始動が可能
    ・電源復帰時の運転再開を容易に!
    電源遮断時でもエンコーダが位置情報を保持しているため、電源再投入時の原点復帰は不要。
    ・バッテリ非搭載によりメンテナンス軽減
     位置情報保持にバッテリを使用しないため、予備バッテリの管理やメンテナンス交換が不要。
    ・最大可搬質量:80kg (水平)、40kg (垂直)
    ・繰返し位置決め精度:±0.015mm (Hリード:±0.02mm)
  • LE2Y: マニホールドコントローラ対応ロッドタイプ new!

    ・マニホールドコントローラで最大16軸分のアクチュエータを制御可能
    ・バッテリレスアブソリュートエンコーダ搭載
    ・停止位置からの再始動が可能
    ・電源復帰時の運転再開を容易に!
    電源遮断時でもエンコーダが位置情報を保持しているため、電源再投入時の原点復帰は不要。
    ・バッテリ非搭載によりメンテナンス軽減
     位置情報保持にバッテリを使用しないため、予備バッテリの管理やメンテナンス交換が不要。
    ・最大可搬質量:100kg (水平)、46kg (垂直)
    ・繰返し位置決め精度:±0.02mm
  • LEKFS: スライダタイプ高剛性ガイド

    ・サーキュラーアーク溝採用により
     高剛性高精度を実現
    ・耐モーメント:最大61%向上
    ・テーブル変位量:最大50%低減

    バッテリレス アブソリュートエンコーダタイプ
    ・バッテリレス アブソリュートエンコーダ搭載
     電源復帰時、停止位置からの再始動が可能
     メンテナンス軽減(バッテリの管理・交換不要)
    ・繰返し位置決め精度:±0.01mm

    高タクト対応バッテリーレスアブソリュート(ステップモータDC24V)タイプ
    ・サイクルタイムの短縮が可能:従来比39%削減
    ・加減速度:10000mm/s2(従来比334%)
    ・最大速度:1500mm/s(従来比25%向上)
    ・バッテリレス アブソリュートエンコーダ搭載
     電源復帰時、停止位置からの再始動が可能
     メンテナンス軽減(バッテリの管理・交換不要)

    ACサーボモータタイプ
    ・高出力モータ (100W/200W/400W)
    ・高速搬送能力向上
    ・高加減速度 (20000mm/s2)
    ・パルス入力タイプ
    ・アブソリュートエンコーダ搭載
    ・繰返し位置決め精度:±0.01mm
  • LEFS: スライダタイプ/ボールねじ駆動

    ステップモータ (サーボDC24V)/サーボモータ (DC24V)タイプ
    ・最大可搬質量:65kg
    ・繰返し位置決め精度:±0.015mm (高精度タイプ)

    ACサーボモータタイプ
    ・高出力モータ (100W/200W/400W)
    ・高速搬送能力向上
    ・高加減速度 (20000mm/s2)
    ・パルス入力タイプ
    ・アブソリュートエンコーダ搭載
    ・繰返し位置決め精度:±0.01mm (高精度タイプ)

    バッテリレス アブソリュートエンコーダタイプ
    ・停止位置からの再始動が可能
    ・電源復帰時の運転再開を容易に!
     電源遮断時でもエンコーダが位置情報を保持しているため、電源再投入時の原点復帰は不要。
    ・バッテリ非搭載によりメンテナンス軽減
     位置情報保持にバッテリを使用しないため、予備バッテリの管理やメンテナンス交換が不要。
    ・最大可搬質量:65kg
    ・繰返し位置決め精度:±0.015mm(高精度タイプ)

    高タクト対応ステップモータ (サーボDC24V)タイプ
    ・サイクルタイムの短縮が可能:従来比39%削減
    ・加減速度:10000mm/s2(従来比334%)
    ・最大速度:1500mm/s(従来比25%向上)

    高タクト対応バッテリーレスアブソリュート(ステップモータDC24V)タイプ
    ・サイクルタイムの短縮が可能:従来比39%削減
    ・加減速度:10000mm/s2(従来比334%)
    ・最大速度:1500mm/s(従来比25%向上)
    ・電源復帰時の運転再開を容易に!
     電源遮断時でもエンコーダが位置情報を保持しているため、電源再投入時の原点復帰は不要。
    ・バッテリ非搭載によりメンテナンス軽減
     位置情報保持にバッテリを使用しないため、予備バッテリの管理やメンテナンス交換が不要。
  • LEFB: スライダタイプ/ベルト駆動

    ステップモータ (サーボDC24V)/サーボモータ (DC24V)タイプ
    ・最大ストローク:2000mm対応
    ・最大速度:2000mm/s
    ・繰返し位置決め精度:±0.08mm

    ACサーボモータタイプ
    ・最大速度:2000mm/s
    ・最大ストローク:3000mm
    ・最大加減速度 (20000mm/s2)
    ・パルス入力タイプ/アブソリュートエンコーダ搭載
    ・繰返し位置決め精度:±0.06mm

    バッテリレス アブソリュートエンコーダタイプ
    ・停止位置からの再始動が可能
    ・電源復帰時の運転再開を容易に!
     電源遮断時でもエンコーダが位置情報を保持しているため、電源再投入時の原点復帰は不要。
    ・バッテリ非搭載によりメンテナンス軽減
     位置情報保持にバッテリを使用しないため、予備バッテリの管理やメンテナンス交換が不要。
    ・最大ストローク:2000mm対応
    ・最大速度:2000mm/s
    ・繰返し位置決め精度:±0.08mm
  • LET: 大型スライダタイプ/ベルト駆動

    ・最大可搬質量:240kg(サイズ100)、75kg(サイズ80)
    ・ストローク:~3000mm(標準)
    ・最大速度:4000mm/s (サイズ100)、2160mm/s (サイズ80)
    ・最大加減速度:20000mm/s²
    ・ベルト交換時のメンテナンス性向上
    ・無接点オートスイッチ取付可能
  • LEJS: 高剛性スライダタイプ/ボールねじ駆動

    ・薄形低重心:高さ寸法 約36%減 (32mm減)
    ・最大可搬質量:水平:400kg、垂直:80kg
    ・繰返し位置決め精度:±0.02mm
    ・最大速度:2300mm/s
    ・最大加減速度:20000mm/s2
    ・モータ出力:750Wに対応
  • LEJB: 高剛性スライダタイプ/ベルト駆動

    ・最大ストローク:3000mm対応
    ・最大速度:3000mm/s
    ・最大加減速度:20000mm/s2
  • LEL: ガイドロッドスライダタイプ/ベルト駆動

    ・薄形フラット形状 全高48mm
    ・モータ横取付による薄形化
     大きいワークでもモータ部への干渉がなし
    ・オートスイッチ取付可能 (オーダーメイド仕様)
    ・最大ストローク:1000mm対応
    ・搬送速度:1000mm/s
    ・繰返し位置決め精度:±0.08mm
  • LEMB: 薄形スライダタイプ/基本形

    ・薄形、低重心
    ・様々なガイドとの組み合わせが可能
    ・高いメンテナンス性
    ・モータ取付位置:上下、左右選択可
    ・リミット確認用、中間信号確認用に無接点オートスイッチ取付可能
    ・選べる制御性 (コントローラ)
     エアシリンダライクの端々制御 (中間停止12点可能)
     数値入力による簡単位置設定
  • LEMC: 薄形スライダタイプ/カムフォロア形

    ・薄形、低重心
     テーブル高さ:28mm(サイズ25の場合)
    ・様々なガイドとの組み合わせが可能
    ・高いメンテナンス性
    ・モータ取付位置:上下、左右選択可
    ・リミット確認用、中間信号確認用に無接点オートスイッチ取付可能
    ・選べる制御性 (コントローラ)
     エアシリンダライクの端々制御 (中間停止12点可能)
     数値入力による簡単位置設定
  • LEMH: 薄形スライダタイプ/リニアガイド1軸形

    ・薄形、低重心
     テーブル高さ:28mm(サイズ25の場合)
    ・様々なガイドとの組み合わせが可能
    ・高いメンテナンス性
    ・モータ取付位置:上下、左右選択可
    ・リミット確認用、中間信号確認用に無接点オートスイッチ取付可能
    ・選べる制御性 (コントローラ)
     エアシリンダライクの端々制御 (中間停止12点可能)
     数値入力による簡単位置設定
    ・LEMCカムフォロア形より高耐久モーメント
  • LEMHT: 薄形スライダタイプ/リニアガイド2軸形

    ・薄形、低重心
     テーブル高さ:28mm(サイズ25の場合)
    ・様々なガイドとの組み合わせが可能
    ・高いメンテナンス性
    ・モータ取付位置:上下、左右選択可
    ・リミット確認用、中間信号確認用に無接点オートスイッチ取付可能
    ・選べる制御性 (コントローラ)
     エアシリンダライクの端々制御 (中間停止12点可能)
     数値入力による簡単位置設定
    ・LEMHリニアガイド1軸形より高耐久モーメント
  • LEFSW: スライダタイプ/耐塵・防水(IP65相当)仕様 new!

    ・スライダタイプ製品で防塵・防滴(IP65相当)を実現。
     特殊耐摩耗シールバンドを新開発。
     特殊耐摩耗シールバンドを底面側に設置することで塵埃、水の内部浸入を低減。
    ・バッテリレス アブソリュートエンコーダ搭載。
     電源復帰時、停止位置からの再始動が可能
     メンテナンス軽減(バッテリの管理・交換不要)
    ・可搬質量:最大65kg
    ・ストローク:最大1200mm(サイズ40)

    本製品のIP65相当について
    本製品はモータ部においてIP65相当の耐塵・防滴性能を有しています。
    アクチュエータ部には開口部があるため、アクチュエータ本体部の保護等級IP65を保証するものではありません。
  • LEY: ロッドタイプ

    ステップモータ (サーボDC24V)/サーボモータ (DC24V)タイプ
    ・ロングストローク対応:MAX.500mm
    ・直接取付3方向、金具取付3種類
    ・オートスイッチ取付可能
    ・速度制御・位置決め:最大64点
    ・押当て制御の切替可能
     ワーク等にロッドを押し当てた状態での保持が可能
    ・繰返し位置決め精度:±0.02mm以下

    ACサーボモータタイプ
    ・高出力モータ (100W/200W/400W)
    ・高速搬送能力向上
    ・高加速度対応 (5000mm/s2)
    ・パルス入力タイプ
    ・アブソリュートエンコーダ搭載
    ・繰返し位置決め精度:±0.02mm以下

    バッテリレス アブソリュートエンコーダタイプ
    ・停止位置からの再始動が可能
    ・電源復帰時の運転再開を容易に!
     電源遮断時でもエンコーダが位置情報を保持しているため、電源再投入時の原点復帰は不要。
    ・バッテリ非搭載によりメンテナンス軽減
     位置情報保持にバッテリを使用しないため、予備バッテリの管理やメンテナンス交換が不要。
    ・ロングストローク対応:MAX.500mm
    ・直接取付3方向、金具取付3種類
    ・オートスイッチ取付可能
    ・押当て制御の切替可能
     ワーク等にロッドを押し当てた状態での保持が可能
    ・繰返し位置決め精度:±0.02mm以下

    高タクト対応ステップモータ (サーボDC24V)タイプ
    ・サイクルタイムの短縮が可能:従来比44%削減
    ・加減速度:10000mm/s2(従来比334%)
    ・最大速度:800mm/s(従来比60%向上)

    高タクト対応バッテリーレスアブソリュート(ステップモータDC24V)タイプ
    ・サイクルタイムの短縮が可能:従来比33%削減
    ・加減速度:10000mm/s2(従来比334%)
    ・最大速度:700mm/s(従来比40%向上)
    ・電源復帰時の運転再開を容易に!
     電源遮断時でもエンコーダが位置情報を保持しているため、電源再投入時の原点復帰は不要。
    ・バッテリ非搭載によりメンテナンス軽減
     位置情報保持にバッテリを使用しないため、予備バッテリの管理やメンテナンス交換が不要。
  • LEYG: ガイド付ロッドタイプ

    ステップモータ (サーボDC24V)/サーボモータ (DC24V)タイプ
    ・ガイドロッドをコンパクトに一体化耐横荷重・高精度回り止めを実現
    ・先端横荷重:5倍 (ロッドタイプ、サイズ25, 100ストロークでの比較)
    ・すべり軸受、ボールブッシュ軸受に対応
     モーメント荷重、ストッパ (すべり軸受)に対応
    ・速度制御・位置決め:最大64点
    ・押当て制御の切替可能
     ワーク等にロッドを押し当てた状態での保持が可能
    ・繰返し位置決め精度:±0.02mm以下

    ACサーボモータタイプ
    ・高出力モータ (100W/200W)
    ・高速搬送能力向上
    ・高加減速度対応 (5000mm/s2)
    ・パルス入力タイプ
    ・アブソリュートエンコーダ搭載

    バッテリレス アブソリュートエンコーダタイプ
    ・停止位置からの再始動が可能
    ・電源復帰時の運転再開を容易に!
     電源遮断時でもエンコーダが位置情報を保持しているため、電源再投入時の原点復帰は不要。
    ・バッテリ非搭載によりメンテナンス軽減
     位置情報保持にバッテリを使用しないため、予備バッテリの管理やメンテナンス交換が不要。
    ・ガイドロッドをコンパクトに一体化耐横荷重・高精度回り止めを実現
    ・先端横荷重:5倍(ロッドタイプ、サイズ25, 100ストロークでの比較)
    ・すべり軸受、ボールブッシュ軸受に対応
     モーメント荷重、ストッパ(すべり軸受)に対応
    ・押当て制御の切替可能
     ワーク等にロッドを押し当てた状態での保持が可能
    ・繰返し位置決め精度:±0.02mm以下
  • LEG: 高剛性ガイド付ロッドタイプ

    ・最大搬送物質量:75kg(サイズ25)、100kg(サイズ32)、150kg(サイズ40)
    ・高タクトコントローラ対応 最大加減速度:5000mm/s2
    ・バッテリレスアブソリュートエンコーダ搭載
    ・オートスイッチに対応(ストレートのみ)
     リミット確認用、中間信号確認用
    ・ガイドユニットをコンパクトに一体化し、耐横荷重を向上
  • LES: スライドテーブル薄形タイプ

    ステップモータ (サーボDC24V)/サーボモータ (DC24V)タイプ
    ・薄形:LESHと比較しワーク取付高さ 最大12%減
    ・垂直可搬質量:MAX.50%UP
    ・軽量:最大29%減
    ・最大押当て推力:180N
    ・繰返し位置決め精度:±0.05mm
    ・タクトタイムの短縮が可能
     最大加減速度:5000mm/s2
     最大速度:400mm/s

    バッテリレス アブソリュートエンコーダタイプ
    ・停止位置からの再始動が可能
    ・電源復帰時の運転再開を容易に!
     電源遮断時でもエンコーダが位置情報を保持しているため、電源再投入時の原点復帰は不要。
    ・バッテリ非搭載によりメンテナンス軽減
     位置情報保持にバッテリを使用しないため、予備バッテリの管理やメンテナンス交換が不要。
    ・最大押当て推力:180N
    ・繰返し位置決め精度:±0.05mm
    ・タクトタイムの短縮が可能
     最大加減速度:5000mm/s2
     最大速度:400mm/s
  • LESH: スライドテーブル高剛性タイプ

    ステップモータ (サーボDC24V)/サーボモータ (DC24V)タイプ
    ・簡単設定:位置と速度の2項目で設定完了
     コントローラはアクチュエータ仕様を設定出荷 (アクチュエータ、コントローラセット販売)
    ・ガイドレールとテーブルを一体化
     循環式リニアガイド採用で高剛性・高精度
    ・タクトタイムの短縮
     最大加減速度:5000mm/s2
      最大速度:400mm/s
    ・最大押当て推力:180N
    ・繰返し位置決め精度:±0.05mm

    バッテリレス アブソリュートエンコーダタイプ
    ・停止位置からの再始動が可能
    ・電源復帰時の運転再開を容易に!
     電源遮断時でもエンコーダが位置情報を保持しているため、電源再投入時の原点復帰は不要。
    ・バッテリ非搭載によりメンテナンス軽減
     位置情報保持にバッテリを使用しないため、予備バッテリの管理やメンテナンス交換が不要。
    ・ガイドレールとテーブルを一体化。
     循環式リニアガイド採用で高剛性・高精度。
    ・タクトタイムの短縮。
     最大加減速度:5000mm/s2/最大速度:400mm/s
    ・最大押当て推力:180N
    ・繰返し位置決め精度:±0.05mm
  • LESYH: スライドテーブル/高精度タイプ

    バッテリレス アブソリュートエンコーダタイプ
    ・停止位置からの再始動が可能
    ・電源復帰時の運転再開を容易に!
     電源遮断時でもエンコーダが位置情報を保持しているため、電源再投入時の原点復帰は不要。
    ・バッテリ非搭載によりメンテナンス軽減
     位置情報保持にバッテリを使用しないため、予備バッテリの管理やメンテナンス交換が不要。
    ・ボールねじ駆動により
     繰返し位置決め精度±0.01mm
    ・ロストモーション:0.1mm以下
    ・垂直可搬質量向上:5倍以上

    高タクト対応バッテリーレスアブソリュート(ステップモータDC24V)タイプ
    ・サイクルタイムの短縮が可能:従来比39%削減
    ・加減速度:10000mm/s2(従来比200%)
    ・最大速度:800mm/s(従来比200%向上)
    ・電源復帰時の運転再開を容易に!
     電源遮断時でもエンコーダが位置情報を保持しているため、電源再投入時の原点復帰は不要。

    ACサーボモータタイプ
    ・高出力モータ (100W/200W)
    ・高速搬送能力向上
    ・高加減速度 (5000mm/s2)
    ・繰返し位置決め精度:±0.01mm
  • LEPY: ミニチュアロッドタイプ

    ・小型・軽量
     W20.5mm×H30mm×L125.6mm、質量240g (LEPY6[]-25)
    ・最大押当て推力:50N
    ・繰返し位置決め精度:±0.05mm
    ・位置・速度・推力の設定 (64点)
    ・最大速度 (水平):350mm/s
  • LEPS: ミニチュアスライドテーブルタイプ

    ・小型・軽量
     W21mm×H41mm×L138.6mm、質量290g (LEPS6[]-25)
    ・最大押当て推力:50N
    ・繰返し位置決め精度:±0.05mm
    ・位置・速度・推力の設定 (64点)
    ・最大速度 (水平):350mm/s

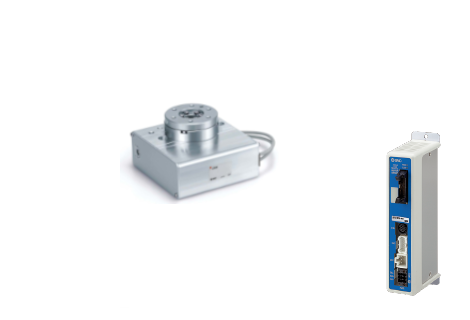

  • LER: ロータリテーブル基本形

    ・揺動角度:320°、310°、180°、90°
    ・薄型:高さ寸法42mm (LER10)
    ・モータ内蔵により省スペース
    ・ショックレス・高速駆動
     最大速度:420°/sec (7.33rad/sec)
     最大加減速度:3000°/sec2 (52.36rad/sec2)
    ・速度、加/減速度、位置決め最大64点
    ・省エネ:テーブル停止後、電力40%自動低減
    ・簡単設定:位置と速度の2項目で設定完了
     コントローラはアクチュエータ仕様を設定出荷 (アクチュエータ、コントローラセット販売)

    バッテリレス アブソリュートエンコーダタイプ
    ・停止位置からの再始動が可能
    ・電源復帰時の運転再開を容易に!
     電源遮断時でもエンコーダが位置情報を保持しているため、電源再投入時の原点復帰は不要。
    ・バッテリ非搭載によりメンテナンス軽減
     位置情報保持にバッテリを使用しないため、予備バッテリの管理やメンテナンス交換が不要。
    ・揺動角度:320º、180º、90º
    ・モータ内蔵により省スペース
    ・ショックレス・高速駆動
     最大速度:420º/sec
     最大加減速度:3000º/sec2
  • LERH: ロータリテーブル高精度形

    ・揺動角度:320°、310°、180°、90°
    ・高精度軸受によりテーブルのラジアル、スラスト方向への移動量を低減
    ・繰返し位置決め精度:±0.03°
    ・薄型:高さ寸法42mm (LER10)
    ・モータ内蔵により省スペース
    ・ショックレス・高速駆動
     最大速度:420°/sec (7.33rad/sec)
     最大加減速度:3000°/sec2 (52.36rad/sec2)
    ・速度、加/減速度、位置決め最大64点
    ・省エネ:テーブル停止後、電力40%自動低減
    ・簡単設定:位置と速度の2項目で設定完了
     コントローラはアクチュエータ仕様を設定出荷 (アクチュエータ、コントローラセット販売)

    バッテリレス アブソリュートエンコーダタイプ
    ・停止位置からの再始動が可能
    ・電源復帰時の運転再開を容易に!
     電源遮断時でもエンコーダが位置情報を保持しているため、電源再投入時の原点復帰は不要。
    ・バッテリ非搭載によりメンテナンス軽減
     位置情報保持にバッテリを使用しないため、予備バッテリの管理やメンテナンス交換が不要。
    ・揺動角度:320º、180º、90º
    ・モータ内蔵により省スペース
    ・ショックレス・高速駆動
     最大速度:420º/sec
     最大加減速度:3000º/sec2
  • LER-1: ロータリテーブル基本形/連続回転仕様

    ・揺動角度:360°
    ・角度設定範囲:±20000000°
    ・薄型:高さ寸法42mm (LER10)
    ・モータ内蔵により省スペース
    ・ショックレス・高速駆動
     最大速度:420°/sec (7.33rad/sec)
     最大加減速度:3000°/sec2 (52.36rad/sec2)
    ・速度、加/減速度、位置決め最大64点
    ・省エネ:テーブル停止後、電力40%自動低減
    ・簡単設定:位置と速度の2項目で設定完了
     コントローラはアクチュエータ仕様を設定出荷 (アクチュエータ、コントローラセット販売)
  • LERH-1: ロータリテーブル高精度形/連続回転仕様

    ・揺動角度:360°
    ・角度設定範囲:±20000000°
    ・高精度軸受によりテーブルのラジアル、スラスト方向への移動量を低減
    ・繰返し位置決め精度:±0.03°
    ・薄型:高さ寸法42mm (LER10)
    ・モータ内蔵により省スペース
    ・ショックレス・高速駆動
     最大速度:420°/sec (7.33rad/sec)
     最大加減速度:3000°/sec2 (52.36rad/sec2)
    ・速度、加/減速度、位置決め最大64点
    ・省エネ:テーブル停止後、電力40%自動低減
    ・簡単設定:位置と速度の2項目で設定完了
     コントローラはアクチュエータ仕様を設定出荷 (アクチュエータ、コントローラセット販売)

  • LEHZ: グリッパ2爪タイプ

    ・簡単設定:位置と推力の2項目で設定完了
     コントローラはアクチュエータ仕様を設定出荷 (アクチュエータ、コントローラセット販売)
    ・落下防止機能付
    ・セルフロックにより、消費電力を低減
    ・把持確認機能付
    ・位置・速度・力の設定 (64点)
  • LEHZJ: グリッパ2爪タイプ/ダストカバー付

    ・簡単設定:位置と推力の2項目で設定完了
     コントローラはアクチュエータ仕様を設定出荷 (アクチュエータ、コントローラセット販売)
    ・落下防止機能付 (全シリーズセルフロック機能付)
    ・セルフロックにより、消費電力を低減
    ・把持確認機能付
    ・位置・速度・力の設定 (64点)
  • LEHF: グリッパ2爪タイプ/ロングストローク

    ステップモータタイプ
    ・簡単設定:位置と推力の2項目で設定完了
     コントローラはアクチュエータ仕様を設定出荷 (アクチュエータ、コントローラセット販売)
    ・落下防止機能付
    ・セルフロックにより、消費電力を低減
    ・把持確認機能付
    ・位置・速度・力の設定 (64点)

    バッテリレス アブソリュートエンコーダタイプ
    ・停止位置からの再始動が可能
    ・電源復帰時の運転再開を容易に!
     電源遮断時でもエンコーダが位置情報を保持しているため、電源再投入時の原点復帰は不要。
    ・バッテリ非搭載によりメンテナンス軽減
     位置情報保持にバッテリを使用しないため、予備バッテリの管理やメンテナンス交換が不要。
    ・落下防止機能付(全シリーズセルフロック機能付)
    ・セルフロックにより、消費電力を低減。
    ・把持確認機能付。
  • LEHS: グリッパ3爪タイプ

    ・簡単設定:位置と推力の2項目で設定完了
     コントローラはアクチュエータ仕様を設定出荷 (アクチュエータ、コントローラセット販売)
    ・落下防止機能付 (全シリーズセルフロック機能付)
    ・セルフロックにより、消費電力を低減
    ・把持確認機能付
    ・位置・速度・力の設定 (64点)
  • HF2A-LEY: ロッドタイプ/耐塵・防水(IP69K相当)仕様 new!

    ・保護構造:耐塵・防水(IP69K相当)
    ・使用グリース:NSF H1グリース使用
    ・FDA/食品衛生法適合材料
    ・液溜まりの少ない形状をしており洗浄し易く、液体が流れやすい

    IP69Kは、路上車両用製品に対してDIN40050-9 において規定され、現在はISO20653 やJIS D 5020 に展開されている塵埃および高温・高圧水洗浄に対する保護等級です。
  • 25A-LEKFS: 二次電池対応スライダタイプ高剛性ガイド

    二次電池製造工程の環境に対応可能な製品です
    金属材質における銅(Cu)、亜鉛(Zn)を制限したシリーズで、主成分としてこれらを含む材質の使用を禁止しています。
    ・モータ、ケーブル、コントローラ/ドライバを除く
    低露点-70℃対応
    ・低露点対応グリースを採用


    ・サーキュラーアーク溝採用により
     高剛性高精度を実現
    ・耐モーメント:最大61%向上
    ・テーブル変位量:最大50%低減
  • 25A-LEFS: 二次電池対応スライダタイプ/ボールねじ駆動

    二次電池製造工程の環境に対応可能な製品です
    金属材質における銅(Cu)、亜鉛(Zn)を制限したシリーズで、主成分としてこれらを含む材質の使用を禁止しています。
    ・モータ、ケーブル、コントローラ/ドライバを除く
    低露点-70℃対応
    ・低露点対応グリースを採用
  • 25A-LEJS: 二次電池対応高剛性スライダタイプ/ボールねじ駆動

    二次電池製造工程の環境に対応可能な製品です
    金属材質における銅(Cu)、亜鉛(Zn)を制限したシリーズで、主成分としてこれらを含む材質の使用を禁止しています。
    ・モータ、ケーブル、コントローラ/ドライバを除く
    低露点-70℃対応
    ・低露点対応グリースを採用


    ・薄形低重心:高さ寸法 約36%減 (32mm減)
  • 25A-LEY: 二次電池対応ロッドタイプ

    二次電池製造工程の環境に対応可能な製品です
    金属材質における銅(Cu)、亜鉛(Zn)を制限したシリーズで、主成分としてこれらを含む材質の使用を禁止しています。
    ・モータ、ケーブル、コントローラ/ドライバを除く
    低露点-70℃対応
    ・低露点対応グリースを採用
  • 25A-LEYG: 二次電池対応ガイド付ロッドタイプ

    二次電池製造工程の環境に対応可能な製品です
    金属材質における銅(Cu)、亜鉛(Zn)を制限したシリーズで、主成分としてこれらを含む材質の使用を禁止しています。
    ・モータ、ケーブル、コントローラ/ドライバを除く
    低露点-70℃対応
    ・低露点対応グリースを採用


    ・ガイドロッドをコンパクトに一体化耐横荷重・高精度回り止めを実現
    ・先端横荷重:5倍 (ロッドタイプ、サイズ25, 100ストロークでの比較)
    ・すべり軸受、ボールブッシュ軸受に対応
     モーメント荷重、ストッパ (すべり軸受)に対応

利用上のご注意

  • 1. 本ソフトウェアによる機器選定・計算結果は実機を用いた場合と異なることがあります。
  • 2. 本ソフトウェアの登録製品をご使用になる場合は、必ず、当該商品の各カタログに記載されている「安全上のご注意」、「共通注意事項」、「製品個別注意事項」及び「製品の仕様」をお読み下さい。
  • 3. SMCは、本ソフトウェアの内容及び登録製品の仕様を予告なしに変更する場合があります。
  • 4. SMCは、お客様に対し、本ソフトウェアの使用による機器選定・計算結果の正確性等、本ソフトウェアの品質について、一切保証いたしません。
  • 5. 本ソフトウェアの使用等に関して生じたいかなる損害に対してもSMCは一切責任を負いません。
  • 6. 本ソフトウェア内で表示されるhintohintoのボタンを押すと、ボタンが表示されている項目の説明が表示されます。(選定の結果、選択できない内容の説明も含まれている場合があります。)
